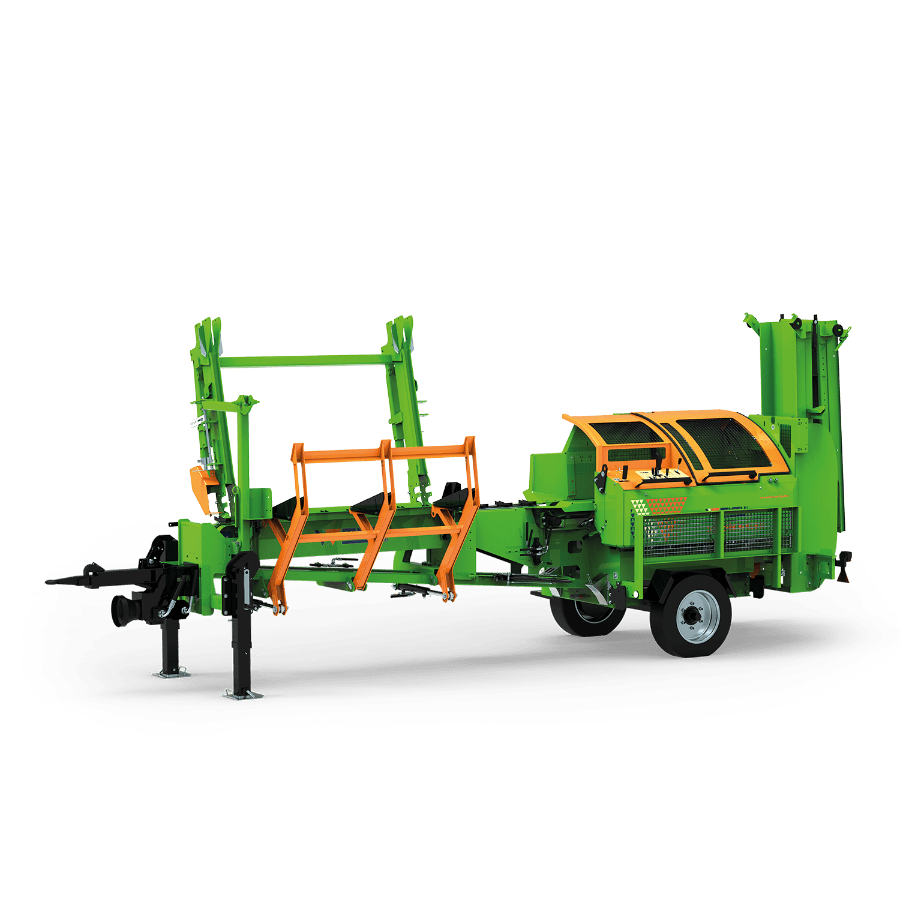

SpaltFix K-415 mobil – Processeur à bois
Le combiné scie-fendeuse mobile, avec scie à chaîne professionnelle
Avec son agrégat de scie à chaîne, le processeur à bois SpaltFix K-415 est la machine à bois de chauffage idéale pour les communautés et les fabricants de bois de chauffage. L’alimentation en grumes à entraînement hydraulique peut être commandée facilement par le joystick à une main. Les grumes sont raccourcies par la scie à chaîne professionnelle à une longueur comprise entre 20 et 50 cm, puis le chevalet à bois hydraulique transmet le morceau coupé au patin de serrage de l’unité de fendage, qui le fait passer par le couteau de fendage. Résultat : 4, 6, 8 ou 12* bûches par opération. Le convoyeur intégré permet de charger le bois de chauffage, qui peut préalablement être séparé des délignures grâce à un tamis. Le châssis à remorque longitudinal permet même de transporter le combiné scie-fendeuse sur les routes. Le chargement des grumes est également disponible sur roues.
Découvrez le K-415 en action
- Diamètre des bûches max. 41 cm
- Longueur des bûches 20/25/30/33/35/40/45/50 cm
- Système de scie avec scie à chaîne professionnelle de 53 cm
- Avance hydraulique des grumes au moyen d’un tapis d’alimentation de 2 m de longueur
- Avance hydraulique de la scie avec dégagement automatique de la butée et fonction de serrage automatique
- Couteau de fendage enfichable 4 éclats de série, 6, 8 ou 12 éclats en option* (* limité à D 35/33 cm)
- Puissance de fendage 15 t
- Avance/recul du vérin max. 32/35 cm/s avec Autospeed
- Fonction OnlyCut
- Radiateur d’huile
- Trappe de transfert
- Différentes options de châssis
| spezialprogramm | ||||
| Référence de l’article |
Type | Entraînement | Poids kg |
prix au tarif H.T. |
|---|---|---|---|---|
| M3890KF4 | Z |
Prise de force de tracteur, puissance nécessaire 25 kW, pompe hydraulique pour unité de sciage/fendage avec débit 64/122 l/min, circuit hydraulique secondaire 40 l/min pour une vitesse de prise de force de 480 min-1 L’éjection des copeaux a lieu en direction du tracteur Entraînement par prise de force : cardan nécessaire, attelage à trois points cat. II |
1570 | 23.300,00 |
| M3892KF4 | E22
3x 400V, 50Hz
|
Moteur électrique 22 kW 400V, S6, CEE 32A, pompe hydraulique pour unité de sciage/fendage avec débit 64/122 l/min, circuit hydraulique secondaire 20 l/min Entraînement électrique avec protection thermique du moteur et inverseur de phase |
1720 | 25.800,00 |
| M3892KF4NE1 | E15-460
3x 460V, 60Hz
|
Moteur électrique 15 kW 460V/ 60 Hz, S1, pompe hydraulique pour unité de sciage/fendage avec débit 64/122 l/min, circuit hydraulique secondaire 20 l/min. L’éjection des copeaux a lieu en direction du tracteur. Ne convient que pour USA et CAN ! Voir l’annexe B pour plus de détails. Entraînement électrique avec protection thermique du moteur et inverseur de phase |
1720 | 29.000,00 |
| M3894KF4 | ZE22
3x 400V, 50Hz
|
Combi : entraînement par prise de force : cardan nécessaire, attelage à trois points cat. II. Entraînement électrique avec protection thermique du moteur et inverseur de phase. |
1900 | 28.000,00 |
| M3895KF4 | D30 | Moteur diesel Hatz 3H50TICD, niveau UE V, 35 kW pour 1 800 t/min, DPF. Évacuation des copeaux à droite dans le sens de la marche. | 2000 | 41.500,00 |
| M3895KF4NA | D30 | Moteur diesel Hatz 3H50TIC, Tier 4 finale de l’EPA américain, 35 kW pour 1 800 t/min. Évacuation des copeaux à droite dans le sens de la marche. Ne convient que pour USA/CAN ! Voir l’annexe B pour plus de détails. | 2000 | 40.000,00 |
| spezialprogramm | |||
| Référence de l’article |
Description | Poids kg |
prix au tarif H.T. |
|---|---|---|---|
| H
(SO1263)
|
Aspiration des copeaux pour entraînement via le circuit hydraulique secondaire. Raccord d’aspiration des copeaux Ø 15 cm, monté sur la machine de base, adapté à Spaltfix K-415 type Z (prise de force). | 80 | 2.100,00 |
| E
(SO1264)
|
Aspiration des copeaux avec entraînement électrique séparé : moteur électrique 3 kW 400V, S6, CEE 16A, raccord d’aspiration des copeaux Ø 15 cm, monté sur la machine de base. Adapté à Spaltfix K-415 type E22. | 80 | 1.530,00 |
| HE
(SO1277)
|
Aspiration des copeaux pour l’entraînement monté sur la machine de base au moyen d’un système hydraulique secondaire. Aspiration stationnaire supplémentaire des copeaux (entraînement électrique) livrée séparément | 80 | 3.650,00 |
| standardprogramm | |||
| Référence de l’article |
Description | Poids kg |
prix au tarif H.T. |
|---|---|---|---|
| F0004320 | Couteau de fendage 4 éclats (pour tronc de Ø 0-41 cm), de série | 25 | 420,00 |
| F0004321 | Couteau de fendage 6 éclats (pour tronc de Ø 17-41 cm) | 36 | 590,00 |
| F0004322 | Couteau de fendage 8 éclats (pour tronc de Ø 17-41 cm) | 40 | 670,00 |
| F0004323 | Lame de fendage circulaire, 12 pièces (Ø 17-41 cm), Ø de grume max. 35 cm, longueur de bûche max. 33 cm | 38 | 740,00 |
| ersatzteile | ||
| Référence de l’article |
Description | prix au tarif H.T. |
|---|---|---|
| F0004395 | Butée en plastique de 1,5 cm, pour les longueurs standard -1,5 cm | 60,00 |
| F0004316 | Tamis pour nettoyage des bûches, en sortie de convoyeur d’évacuation avec rampe de glissement des déchets. | 400,00 |
| F0004384 | Raccord d’aspiration des copeaux de 15 cm de Ø pour le SpaltFix K-415. Parfait pour l’aspiration des copeaux POSCH ! | 140,00 |
| F0004527 | Mise à niveau du châssis transversal du tracteur TQ, max. 10 km/h sans dispositif de freinage. Œillet de traction de 40 mm, garde au sol de 35 cm, charge d’appui de 800 kg max. Transport sur voie publique interdit, usage uniquement sur terrains privés (par ex. parc à grumes). | 3.200,00 |
| F0004324 | Kit d’adaptation pour aspiration des copeaux avec entraînement par circuit hydraulique secondaire. Raccord d’aspiration des copeaux Ø 15 cm, montage fixe sur machine de base, adapté à Spaltfix K-415 Type Z. | 2.100,00 |
| F0004325 | Kit d’adaptation pour aspiration des copeaux avec entraînement électrique séparé : moteur électrique 3 kW 400V, S6, CEE 16A, raccord d’aspiration des copeaux Ø 15 cm, montage fixe sur machine de base, adapté à Spaltfix K-415 Type E22. | 1.570,00 |
| F0004317 | Dispositif de changement de lames de fendage | 300,00 |
| F0004319 | Unité d’éclairage LED avec support magnétique | 180,00 |
| F0001806 | Compteur horaire pour machines à entraînement par prise de force, avec affichage de la vitesse | 330,00 |
| F0001898 | Radiateur de réservoir 230V, indispensable pour l’utilisation à des températures ambiantes inférieures à 0°C. Avantage: un meilleur démarrage de la machine ainsi qu’une moindre usure du système hydraulique. | 680,00 |
| Z2000649 | Cardan pour châssis agricole | 280,00 |
| standardprogramm | ||
| Référence de l’article |
Description | prix au tarif H.T. |
|---|---|---|
| Z1370106 | Guide Oregon 21“ | 100,00 |
| Z1370108 | Lame Cannon Superbar 21“ (durée de vie 3x plus longue que celle des lames de scie à chaîne classiques) | 190,00 |
| Z1350103 | Chaîne MS Oregon, 0,404“, 1,6 mm, 70 maillons | 30,00 |
| Z1913701 | Pignon d’entraînement OR12-104 | 12,00 |
| F2107138 | Pignon d’entraînement du moteur hydraulique | 50,00 |
| F0002767 | Bande d’amenée | 390,00 |
| F0004318 | Kit de service (1.000 h) : kit de verrouillage du distributeur et insert filtrant | 150,00 |
| F0004328 | Kit d’entretien pour tronçonneuse : 1 lame, 3 chaînes, 1 barbotin | 280,00 |
| F0004396 | Kit d’entretien Cannon pour scie à chaîne : 1 lame, 3 chaînes, 1 pignon d’entraînement pour chaîne (durée de vie 3x plus longue que celle des lames de scie à chaîne classiques) | 255,00 |
| spezialprogramm | ||||
| Référence de l’article |
Description | Hauteur d’évacuation maxi. |
Poids kg |
prix au tarif H.T. |
|---|---|---|---|---|
| F0
(SO1074)
|
Réduction pour entraînement hydraulique de convoyeur (bloc distributeur et conduites hydrauliques) sans convoyeur. La machine incomplète ne doit pas être mise en service sans convoyeur, en tant que dispositif de protection de séparation avec la zone de fendage selon EN ISO 13857-tab. 1 ! | 200 | – | |
| F15
(SO1270)
|
Réduction pour tapis d’évacuation en une pièce 1,5 m, entraînement hydraulique | 1,4 | 100 | -1.040,00 |
| KF4
(SO1278)
|
Convoyeur à coude 4 m, entraînement hydraulique, de série. Hauteur d’éjection max. 2,9 m | 1,9 – 2,9 | 1 | – |
| KF5
(SO1279)
|
Convoyeur à coude 5 m, entraînement hydraulique. Hauteur d’éjection max. 3,4 m | 2,4 – 3,4 | 100 | 700,00 |
| spezialprogramm | |||
| Référence de l’article |
Description | Poids kg |
prix au tarif H.T. |
|---|---|---|---|
| T
(SO1267)
|
Châssis agricole max. 10 km/h sans système de freinage. Frein de stationnement. Anneau d’attelage 40 mm, hauteur d’embrayage de 80 cm, charge max. au pont d’attelage 1.350 kg. Transport sur voie publique interdit, usage uniquement sur terrains privés (parc à grumes par ex.). Option n° K3/K4 nécessaire ! | 380 | 3.900,00 |
| TA
(SO1268)
|
Châssis agricole max 10 km/h, avec frein d’inertie 2310-4360 kg max. 25 km/h, agricole et forestier uniquement, anneau d’attelage 40 mm, hauteur d’embrayage env. 80 cm, charge max. au point d’attelage 500 kg, rampe lumineuse incl. Option K3/K4 nécessaire ! | 430 | 4.900,00 |
| X
(SO1301)
|
Œillet de traction plus bas de 40 mm de diamètre, hauteur de couplage de ~40 cm, ou hauteur spécifique au client en fonction du châssis du tracteur (T/TA). | 1 | 250,00 |
| ZV
(SO1269)
|
Entraînement par prise de force sur l’avant, uniquement obligatoire pour le type Z avec châssis T/TA ! | 30 | 900,00 |
| A143 | Licence individuelle/autorisation d’exploitation individuelle (EBE) uniquement possible pour l’Autriche et l’Allemagne ! | 1 | 990,00 |
| spezialprogramm | |||||||
| Référence de l’article |
Description | Longueur maxi. de tronc m |
B m | C m | Nombre de brins de chaîne |
Poids kg |
prix au tarif H.T. |
|---|---|---|---|---|---|---|---|
| Q2
(SO1275)
|
Convoyeur transversal de 1,7 m – 2 brins de 1,4 m chacun, compatible avec le convoyeur longitudinal de grumes 3 m, avec treuil pivotant. Option K3 nécessaire ! |
2,5 | 1,4 | 1,7 | 2 | 300 | 4.600,00 |
| Q3H
(SO1276)
|
Convoyeur transversal de 3 m — 3 brins de 1,4 m par convoyeur longitudinal de grumes de 4 m, pivotement hydraulique. Option K4 nécessaire ! | 4,0 | 1,4 | 1,5/1,5 | 3 | 500 | 7.900,00 |
| spezialprogramm | |||||
| Référence de l’article |
Description | Longueur maxi. de tronc m |
A m | Poids kg |
prix au tarif H.T. |
|---|---|---|---|---|---|
| K3
(SO1271)
|
Convoyeur à chaîne hydraulique 3 m, monté fixe, grumes de min. 0,5 m de long. Option T/TA nécessaire !
|
0,5 – | 3 | 500 | 4.000,00 |
| K4
(SO1272)
|
Convoyeur à chaîne hydraulique 4 m, monté fixe, grumes de min. 0,5 m de long. Option T/TA nécessaire !
|
0,5 – | 4 | 650 | 4.450,00 |
| H2
(SO1273)
|
Dispositif de levage pour grumes jusqu’à 2,5 m de long. Option T/TA et K3 nécessaires ! | 170 | 1.500,00 | ||
| H4
(SO1274)
|
Dispositif de levage pour grumes jusqu’à 4 m de long. Option T/TA et K3 nécessaires ! | 250 | 2.900,00 | ||
